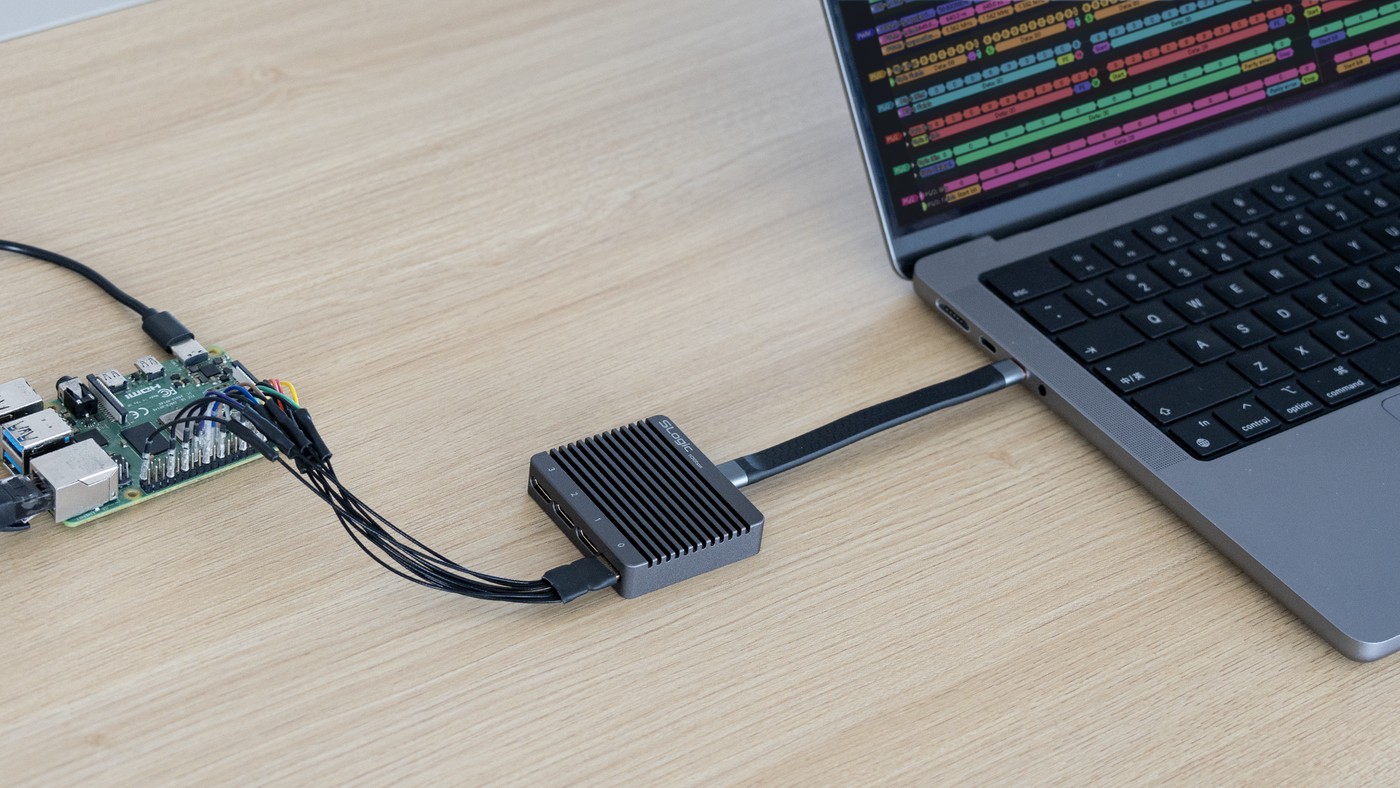

Sipeed「SLogic32U3」、10Gbps USB 3.2接続で32チャンネル・最大1400MS/sのロジックアナライザがクラウドファンディングに

Sipeedが、世界初のUSB 3.2 Gen2対応ロジックアナライザとうたう「SLogic32U3」のクラウドファンディングを始めた。2025年に出た3.2Gbps接続の「SLogic16U3」の後継機で、32チャンネル、最大1400MS/s、デジタル信号帯域350MHzという仕様だ。クラウドファンディングは製品の購入ではなく、出資である。この記事の時点で、支援額・価格・締切はプロジェクトページを読み込めず確認できていないため、書いていない。

何が速いのか

波形を本体に溜めずに、PCへそのまま流し込む設計になっている。本体には2GbitのDDR3があり、これを弾力的なバッファにして、実効800MB/s（6.4Gbps）でPCのメモリやディスクへストリーミングする。USBの回線速度は10Gbpsだが、実効値はそれより低い。キャプチャできる長さは本体のメモリではなく、PC側の空きで決まる。

項目	仕様（Sipeed公式Wikiの記載）
チャンネル	32（Mini-HDMI端子4つ、各8チャンネル）
サンプリングレート	1400MS/s（4ch）、800MS/s（8ch）、400MS/s（16ch）、200MS/s（32ch）
デジタル信号帯域	350MHz
入力電圧	0〜10V、しきい値は0〜6Vで0.1V刻み
入力インピーダンス	100kΩ
接続	USB-C（USB 3.2 Gen2 / Gen1 / 2.0 HS）
筐体	CNCアルミ、59×51×13mm
電源	USBバスパワー、定格5V 65mA
オプション	4チャンネルADCモジュール（8ビット、100MS/s、アナログ帯域10MHz、安全入力±15V）

Wikiは、SD UHS-I、eMMC HS200、Octal-SPIなどの高速バスの観測に足りる帯域だと説明している。プローブは15cmの同軸シールドケーブルで、Mini-HDMI端子の1つが8チャンネルを束ねる。ADCモジュールを足すと、同じ本体がサンプリングオシロスコープになる。

ソフトウェア

標準はSLogicViewで、ngscopeclientとsigrok-cliも使える。Webアプリ「SLogicWeb」はインストール不要で、ブラウザからキャプチャでき、Android端末でも動くとされている。ファームウェアは無線ではなく、オンラインで更新できる。

日本から見るとどうか

技適：SLogic32U3は有線のUSB機器で、公式仕様に無線機能の記載はない。技適の対象外と判断してよい。

入手：「SLogic32U3 国内 発売」で検索したが、国内の販売や取扱店は見つからなかった。Sipeedは前世代のSLogic16U3をAliExpressの公式ストアなどで売っており、今回も同様の経路が考えられるが、日本への発送可否は確認できていない。クラウドファンディングの出資は、遅延・仕様変更・未達のリスクがあり、納期は予定にすぎない。

代替：すぐ使いたいなら、国内の通販で買えるUSB接続のロジックアナライザがある。ただし、SLogic32U3のように32チャンネルを200MS/s以上で連続ストリーミングできる製品ではない。

向いている人：組み込み機器のバスを高速に観測したい電子工作・開発の人。数MHzのI2CやUARTを見る程度なら、ここまでの性能は要らない。出荷実績が積み上がり、価格と日本への発送条件が確定してから動くのが安全だ。
